適用PLC
OMRON系列PLC Module CJ1M-CPU21、CJ1M-CPU22、CJ1MCPU23。
特性

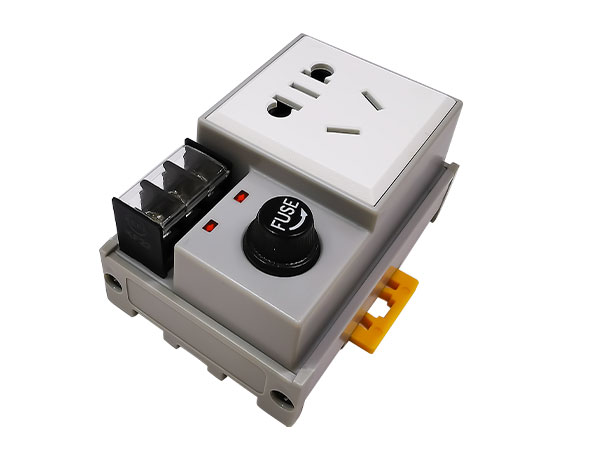

① 本端子臺專為交流控制電路設計。
② 將一組交流進線改為插座輸出，方便外接顯示器及筆記本等
③ 端子臺裝有一路保險絲,可兼做短路保護作用
④ 帶有電源顯示LED以及保險絲短路警示LED
13625289878
產品規格參數
basic parameters
|
規格參數 |
|
| 輸入額定電流 |
10A |
| 輸入額定電壓 |
AC 220V |
| 輸入側對應 | 不限品牌及PLC |
| 適合壓著端子 |
叉形裸端子 孔徑尺寸 MIN3.2mm MAX6.2mm |
|
圓形裸端子 孔徑尺寸 MIN3.2mm MAX6.2mm |
|
| 輸出側對應 | Solenoid,Warning Light,Relay or Contactor |
|
適合電線 |
2.5mm²以下 / AWG13 |
| 訂貨信息 |
||
| 訂貨型號 |
尺寸 |
標準包裝 |
| S070 |
84X57X47mm |
1 |
接線示意圖
wiring diagram
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最?、?采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① 輸入電壓范圍：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35導軌安裝
③ 負載電壓：5~48VDC/0.5A
④ 端子式6.2MM厚
