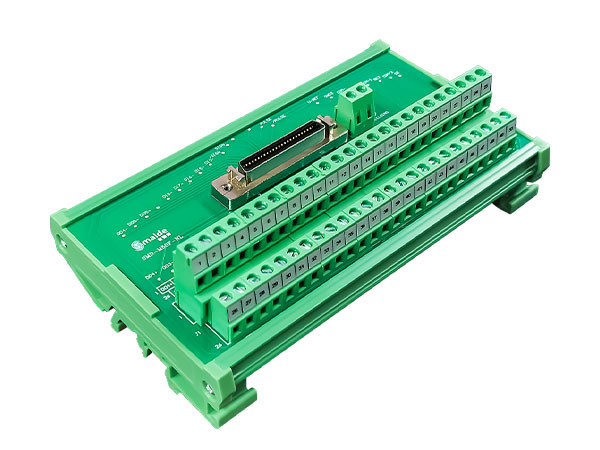

產品規格參數
basic parameters
|
技術參數 |
|
|
控制器/產品功能 |
通用標準 |
|
額定電壓 |
24VDC |
|
額定電流Max(單通道) |
1A |
|
連接類型 控制器側/使用線徑 |
SCSI連接器 |
|
連接類型 現場側/使用線徑 |
螺釘接線端子/24-12AWG/0.5-2.5mm2 |
|
工作溫度 |
-20℃~+55℃ |
|
過壓等級 |
ll |
|
標準 |
EN50178 |
|
訂貨信息 |
|||||
|
訂貨型號 |
描述 |
尺寸（長x寬x高)mm |
圓線電纜訂貨規格 |
圓線電纜訂貨規格 |
電纜長度 |
|
SMD-M50F一NL |
螺釘式連接 |
174×86×52 |
SMD-M50M/M50M-AXXM |
SMD-M50M/E-AXXM |
XX=01M~20M |

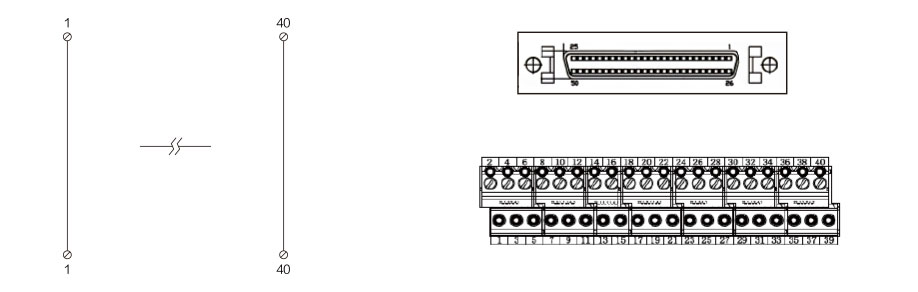

接線示意圖
wiring diagram
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最?、?采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最?、?采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① 輸入電壓范圍：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35導軌安裝
③ 負載電壓：5~48VDC/0.5A
④ 端子式6.2MM厚
